DUF 330 DC SAF
Prix
0,00 €
Machine semi-automatique à double colonne massive conçue pour une utilisation polyvalente dans la découpe industrielle de...
Le support à double colonne du bras de la scie à ruban sur guidage linéaire assure une rigidité maximale de l'ensemble du système et la précision de la coupe. Le système de déplacement du matériel à l'aide du servomoteur industriel est dérivé du modèle DUF 300 CF-NC qui a connu un succès extraordinaire. Pour la description complète du système, voir MACHINES AUTOMATISÉES NC SERVO.

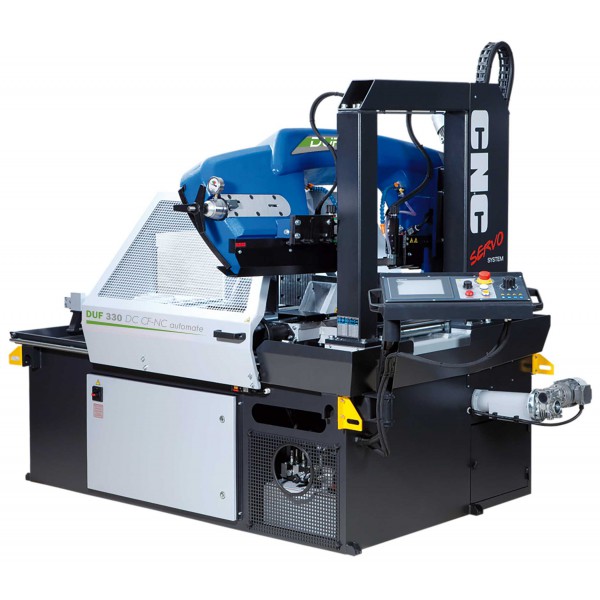

DUF 330 DC CF-NC AUTOMATE
0,00 €
No tax
Le support à double colonne du bras de la scie à ruban sur guidage linéaire assure une rigidité maximale de l'ensemble du système et la précision de la coupe. Le système de déplacement du matériel à l'aide du servomoteur industriel est dérivé du modèle DUF 300 CF-NC qui a connu un succès extraordinaire. Pour la description complète du système, voir MACHINES AUTOMATISÉES NC SERVO.
Garantie incluse de 1 an.
Extension de garantie possible de 1 à 2 ans.
La scie à ruban CNC entièrement automatisée est généralement adaptée à la coupe de grandes séries dans les installations les plus lourdes et sans interruption, ainsi qu'à la coupe de pièces lourdes pour les grandes sections. Un tout nouveau concept révolutionnaire de la scie à ruban à bras coulé et un design unique. Le bras en fonte grise massive est tout à fait unique dans la catégorie des scies à ruban à deux colonnes. Ceci, ainsi que le support de bras massif à deux colonnes se déplaçant sur des lignes linéaires, assure une excellente rigidité de l'ensemble du système et une coupe précise lors de la découpe industrielle de matériaux complets.
La machine est équipée d'un entraînement de la pièce par servomoteur industriel avec un nouveau système de commande. Le servomoteur et la vis à billes garantissent une vitesse de rotation élevée et une précision maximale de l'avance des pièces, même en cas d'avance multiple lors de la coupe de pièces longues. Possibilité de régler trois avances - 27, 42 ou 50 mm/s en fonction du poids et de la longueur de la pièce à couper. La longueur maximale d'une seule avance est de 500 mm. Le panneau de commande central avec un grand écran tactile couleur (7,5") assure une commande simple et intuitive de toutes les fonctions de la machine. L'unité de commande permet de programmer jusqu'à 60 programmes pour un réglage rapide de la longueur d'avance en production répétitive. Chaque programme peut être annoté, par exemple par le numéro du dessin. Possibilité de programmer et de couper un nombre différent de pièces de tailles différentes sans qu'il soit nécessaire de faire fonctionner la machine. La machine peut être commandée en mode entièrement automatique, semi-automatique ou manuel. En mode manuel, toutes les fonctions de la machine sont commandées séparément. Le serrage de la pièce et l'entrée et la sortie du bras dans la position de coupe souhaitée en fonction de la section de la pièce à usiner sont commandés hydrauliquement. La conception dite "flottante" de l'étau d'alimentation assure une alimentation précise des pièces irrégulières et brutes. La régulation de la pression de l'étau d'alimentation et de l'étau fixe est incluse dans l'équipement standard. L'efficacité de coupe maximale est également maintenue grâce à la possibilité de régler la vitesse optimale du ruban de scie par un variateur de vitesse de 15 à 90 m/min, ce qui contribue de manière significative à la précision de coupe et à la durée de vie du ruban. La précision maximale de l'avance des pièces est basée sur une construction très robuste de la machine avec toutes les pièces principales en fonte grise et l'armature massive du système d'avance. La grande base et l'ossature massive globale garantissent une stabilité exceptionnelle de la machine, même lors de la découpe de pièces lourdes. La base est équipée d'un grand conteneur à copeaux amovible et permet l'installation d'un conteneur à copeaux à vis sans fin en option. La bande industrielle 34 x 1,1 mm est fabriquée en plusieurs versions et permet de couper une large gamme de matériaux, y compris l'acier inoxydable.
- Afin d'obtenir une précision maximale de l'avance du matériau, la machine est conçue uniquement pour la coupe verticale.
- Bâti de machine très robuste composé de pièces moulées en fonte grise et assurant l'absorption des vibrations.
- Des roues de grand diamètre et un guidage précis en métal dur sur trois côtés garantissent une longue durée de vie du ruban et une précision de coupe élevée.
- La conception des roulements de roue, du système de tension des roues et de toutes les pièces rotatives garantit une longue durée de vie de la machine.
- L'entraînement silencieux et sans entretien de la bande est assuré par un moteur électrique industriel avec réducteur à vis sans fin.
- La machine est raccordée à un système de refroidissement complet avec une pompe haute performance et la possibilité de réguler le débit sur les deux têtes de guidage indépendamment et sur deux sorties réglables supplémentaires. Le réservoir de liquide de refroidissement avec pompe haute performance est placé à la base de la machine.
- La machine vérifie que l’état du ruban est correct. En cas de rupture du ruban, la machine s'arrête automatiquement.
- Commandes intuitives faciles grâce à un positionnement ergonomique des commandes sur le panneau de commande central rotatif.
|
MOTEUR PRINCIPAL |
400 V, 50 Hz, 3 kW |
|
MOTEUR DE POMPE |
400 V, 50 Hz, 0.12 kW |
|
UNITE DE MOTEUR HYDRAULIQUE |
400 V, 50 Hz, 0.35 kW |
|
SERVOMOTEUR DE L’ALIMENTATION |
1.3/2 kW |
|
AVANCE DU MATERIAU |
1.6/2.5/3 m/min |
|
VITESSE DU RUBAN |
15-90 m/min |
|
HAUTEUR DE TRAVAIL DE L’ETAU |
850 mm |
|
HUILE DE SYSTEME HYDRAULIQUE |
environ 25 I (ISO 6743/4-HM, DIN 51 524 part 2-HLP) |
|
RESERVOIR DE LIQUIDE DE REFROIDISSEMENT |
environ 30 I |
|
DIMENSIONS DE LA MACHINE (MIN.) |
2350 x 2400 x 2100 mm |
|
DIMENSIONS DE LA MACHINE (MAX.) |
2400 x 2660 x 2100 |
|
POIDS DE LA MACHINE |
1320 kg |
Équipements
- Dispositif de serrage en paquet
- Système de micro-lubrification
- Brosse de nettoyage électrique
- Convertisseur de fréquence - équipement standard
- Indicateur de tension du ruban
- Goulotte d'évacuation
- Laser d'alignement
- Régulation de pression
- Balise de signalisation M2
- Bac à copeaux
- Pistolet de rinçage
- Convoyeur de copeaux à vis
- Lampe LED
- Goulotte électrique EK
